氨气在线监测系统

氨气在线监测系统

项目背景:根据客户反馈,现场为太阳能电板生产车间,某些工艺会产生氨气,车间专门的抽风机将氨气抽入直径为0.9米的管道中,有两个点需要安装氨气监测系统,测量位置碱性进风口,量程要求0~15000mg/Nm3。管路中的氨气经过过滤系统过滤后再进行排放。碱性排风口量程要求0~20mg/Nm3。此次主要检测过滤前的氨气浓度和过滤后的氨气浓度,通过数据来计量过滤系统的效率。

案例详情

应用产品

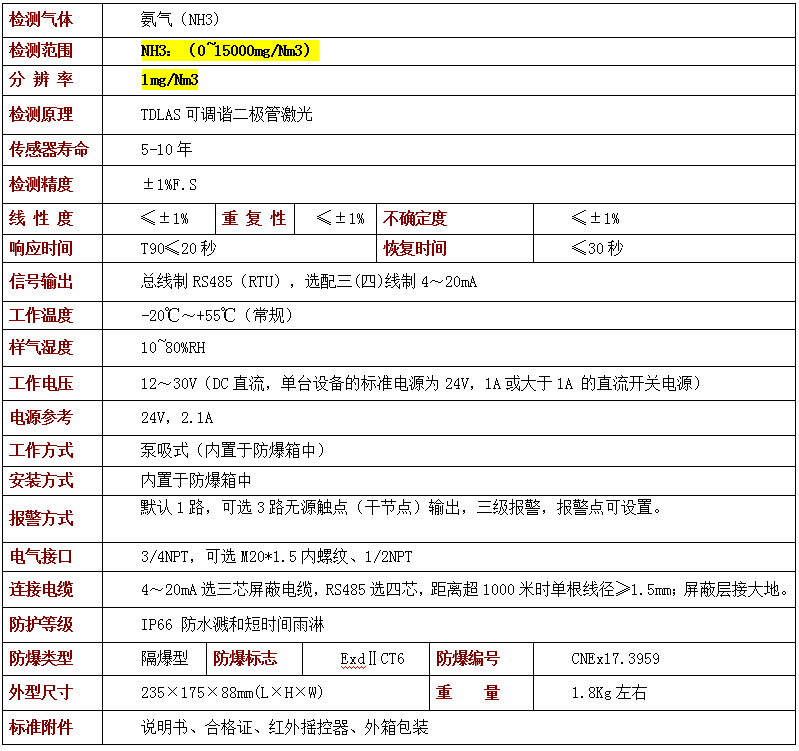

激光氨气型号:TH2000-NH3-TDLAS

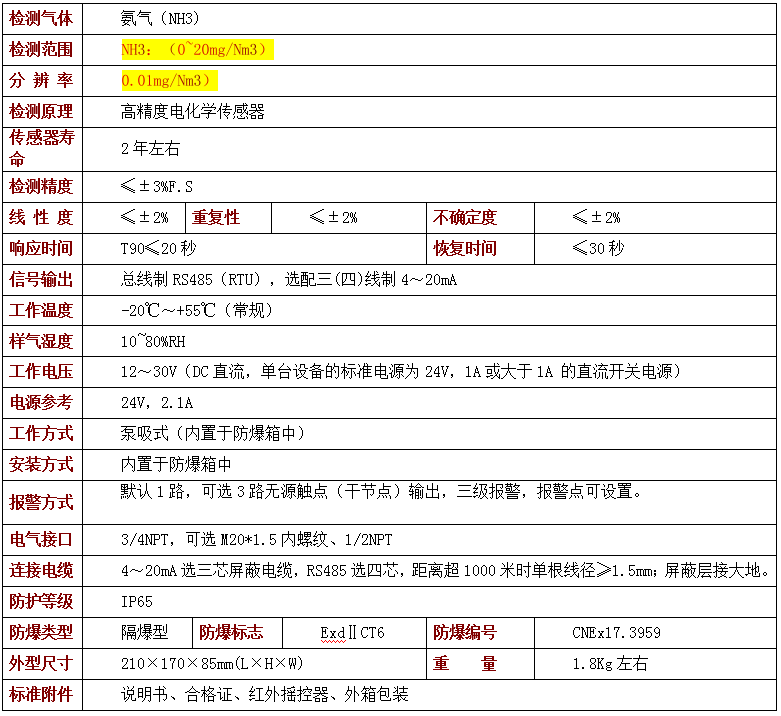

电化学氨气型号:TH2000-NH3

(防爆型)


项目背景

根据客户反馈,现场为太阳能电板生产车间,某些工艺会产生氨气,车间专门的抽风机将氨气抽入直径为0.9米的管道中,有两个点需要安装氨气监测系统,测量位置碱性进风口,量程要求0~15000mg/Nm3。管路中的氨气经过过滤系统过滤后再进行排放。碱性排风口量程要求0~20mg/Nm3。此次主要检测过滤前的氨气浓度和过滤后的氨气浓度,通过数据来计量过滤系统的效率。

★过滤前工况:氨气检测仪最大量程要求15000mg/Nm3,检测点:压力3.5kpa,温度:75度,湿度比较大,含水量90%RH。务必需要防爆装置。

★过滤后工况:氨气浓度比较少,量程要求0~20mg/Nm3,检测点:压力常压,温度:常温,湿度比较大,含水量90%RH。务必需要防爆装置。

根据以上情况,推荐装置如下:

★过滤前需将75度降温至30度左右,由于氨气浓度高,氨气检测仪需要用TDLAS可调谐二极管激光检测原理。由于湿度大,需要用双级电子冷凝除湿系统,电源管理和保护系统。必须配备防爆箱。

★过滤后常温,氨气浓度低,氨气检测仪用常规电化学检测原理即可。由于湿度大,需要用双级电子冷凝除湿系统,电源管理和保护系统。必须配备防爆箱。

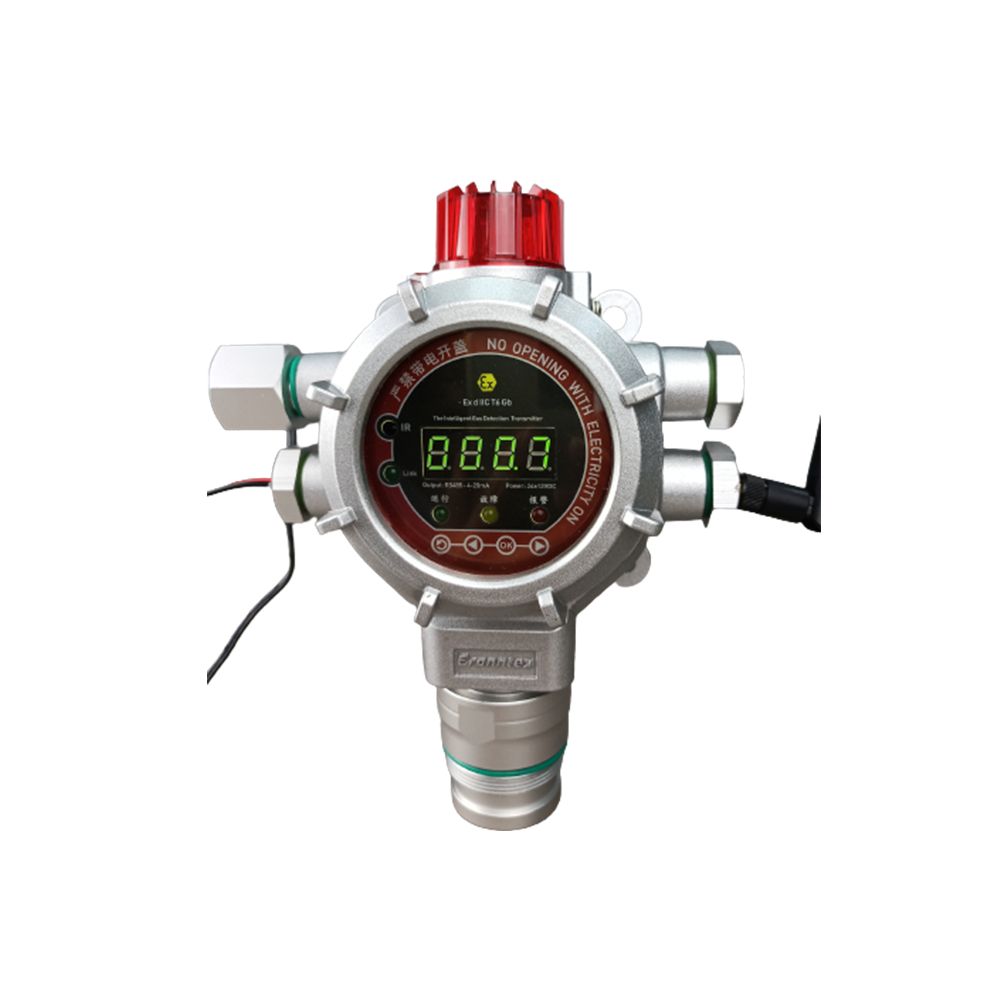

氨气在线监测系统TH2000型,(实物图,防爆型)


氨气在线监测系统TH2000型,(实物图,防爆型)


系统简介

TH2000在线监测系统主要原理是:采样单元采集现场的被测气体,预处理单元对气体进行降温、除湿、过滤粉尘,气体检测单元检测分析被输送过来的气体,在显示屏上实时显示被测气体浓度,并将数据信号向外传输到PLC或者电脑等终端。输出信号:4-20mA或RS485,整个过程为自动化处理,不需人为干预处理。


系统配置清单

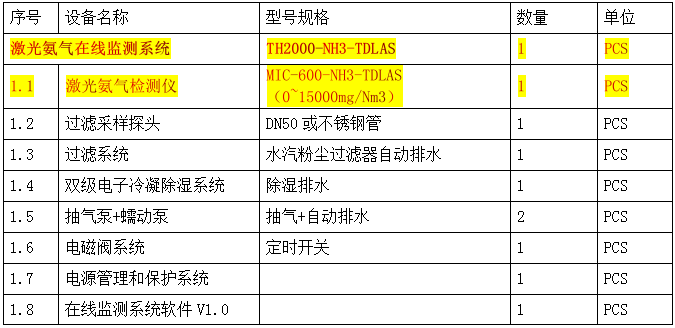

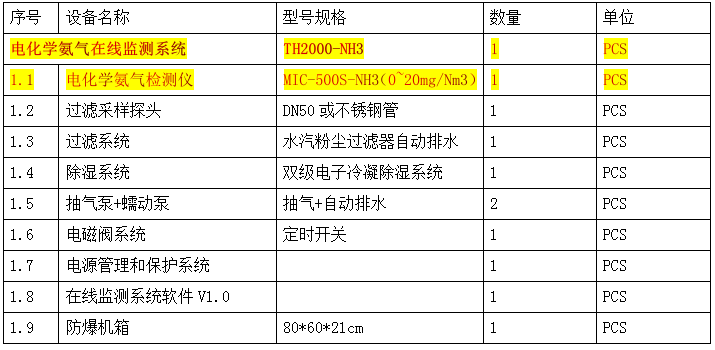

供货主设备清单


①碱性进风口1套预处理:


外形图:

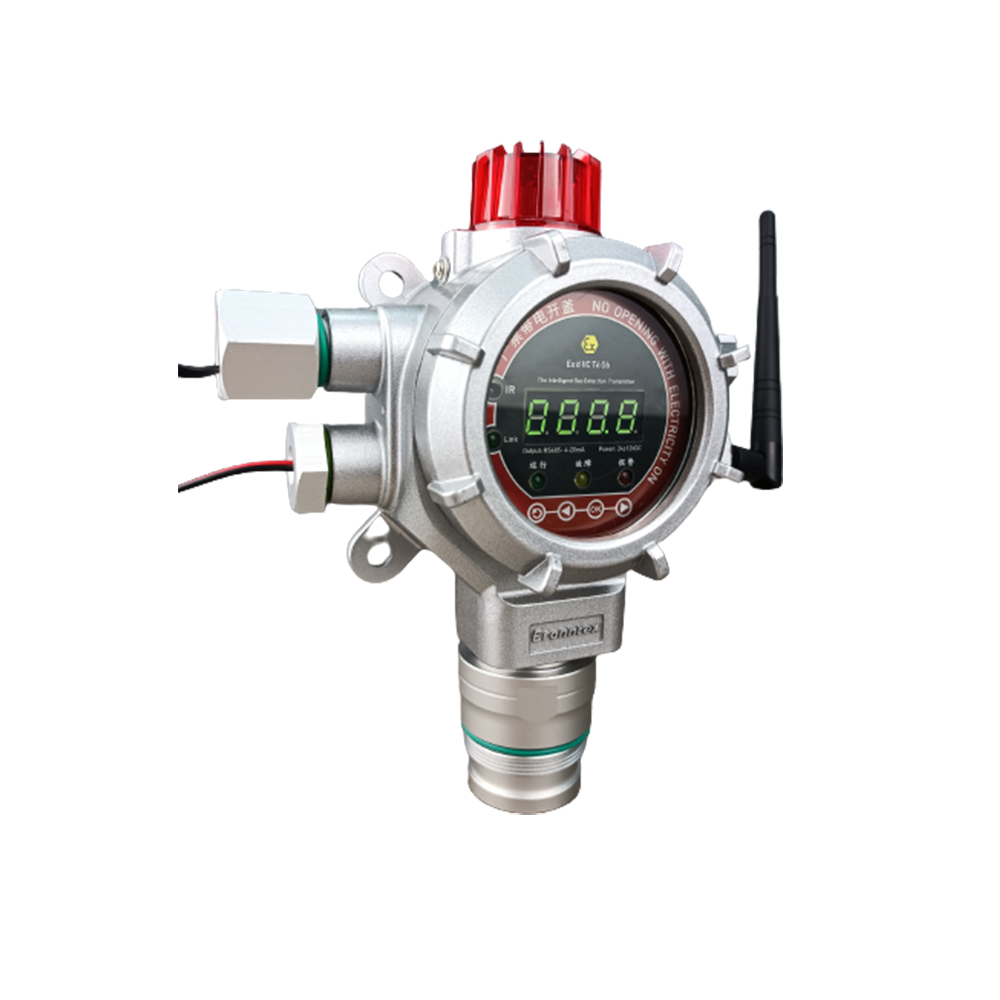

MIC-600在线式复合型气体检测仪产品功能特点:

★可以同时检测1~6种气体,单位自由切换  单位可选:PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L。

★多样化通讯方式, 标准总线RS485(modbus-RTU)和 4~20mA标准信号同时输出;

选配功能:可选频率输出 200-1000Hz 、Hart协议信号、1~5V输出、 无线传输(2~5公里或不限距离);兼容二次仪表、数据采集模块、PLC、DCS系统,可驱动相关设备。可通过有线或无线远程传输、网络传输进行实时监控;

★红外遥控,标配红外遥控器,通过红外遥控器功能键可进行一键式操作,可实现在危险场合免开盖操作,比如:修改报警点、浓度校准、零点校准、消音、恢复出厂等功能。

★丰富的人机界面,2.5寸高清彩屏,显示实时浓度、报警、时间、温度、湿度、存储等信息;菜单界面采用高清仿真图形显示各个菜单的功能名称。

★大容量数据存储功能(容量可定制),支持多种存储方式,可选配远程无线传输功能,标配10万条数据存储容量;可选配SD卡存储功能,支持实时存储、定时存储,或只存报警浓度数据;支持本机查看、删除数据,也可通过RS485接口上传到电脑进行数据分析或打印。

★三种显示模式可切换, 同时显示四种气体浓度,大字体循环显示单通道气体的浓度,实时曲线显示。

★图形化显示,以曲线形式反映一段时间内气体浓度变化走势

●数据恢复功能,如遇误操作可以选择部分或全部恢复

●可设置是否显示最大值、最小值、平均值

●高精度温湿度测量(选配)

●多种报警方式,报警时多方位立体指示报警状态, 包含:3组继电器开关量输出、显示屏视觉报警。报警种类包含:浓度报警、欠压报警、故障报警。

●多种报警模式设置:低报警、高报警、区间报警、加权平均值报警

●误操作识别功能: 浓度校准误操作自动识别并阻止,能避免人为因素造成的不良

●零点自动跟踪,长期使用不受零点漂移影响

●目标点多级校准,保证测量的线性度和精度

●中英文界面可选择

●工作温度:-20~+55℃,支持温度补偿

●日志记录, 记录校准日志、维修日志、故障记录、故障解决对策,传感器寿命到期提醒,下次浓度校准时间提醒功能。

●本安电路设计,防爆,具有二级防雷、防静电能力。满足国家标准,抗高强度脉冲浪涌  电流冲击。具有防反接功能。符合EMI、EMC标准。



②碱性进风口1套预处理:


外形图:

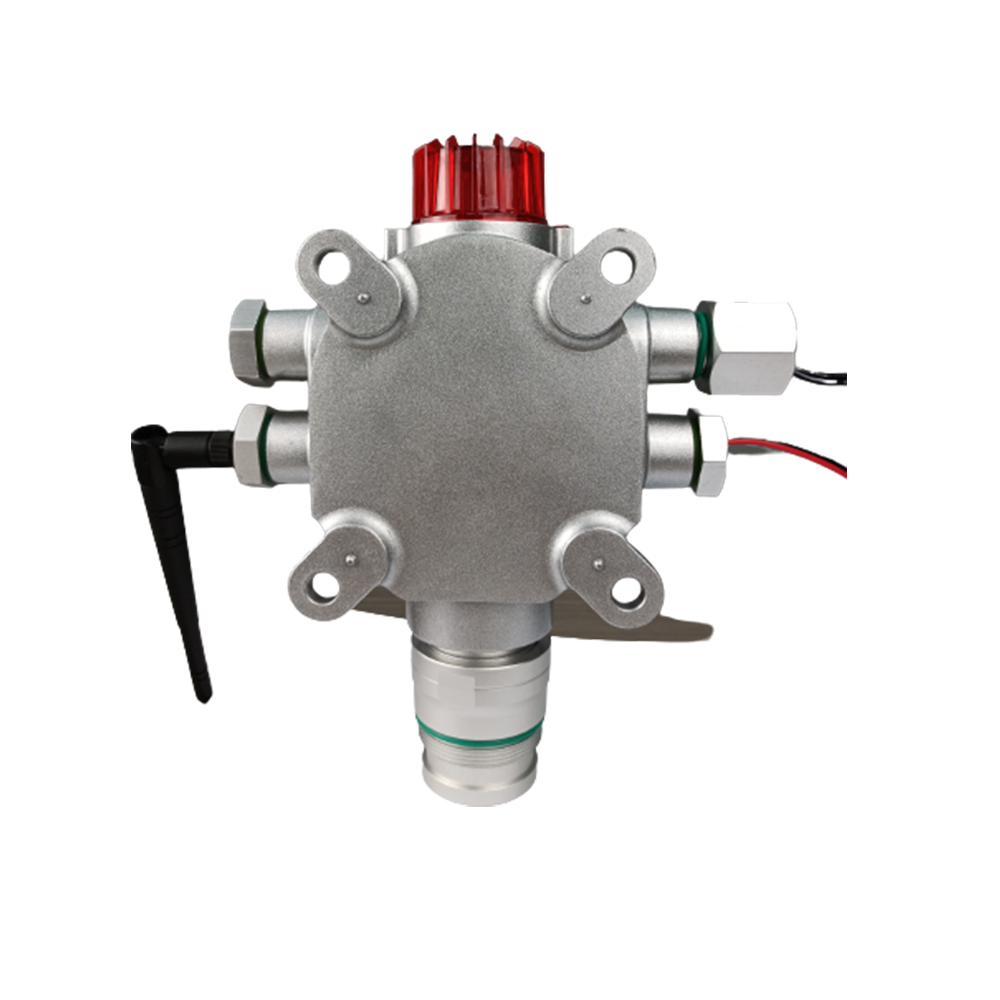

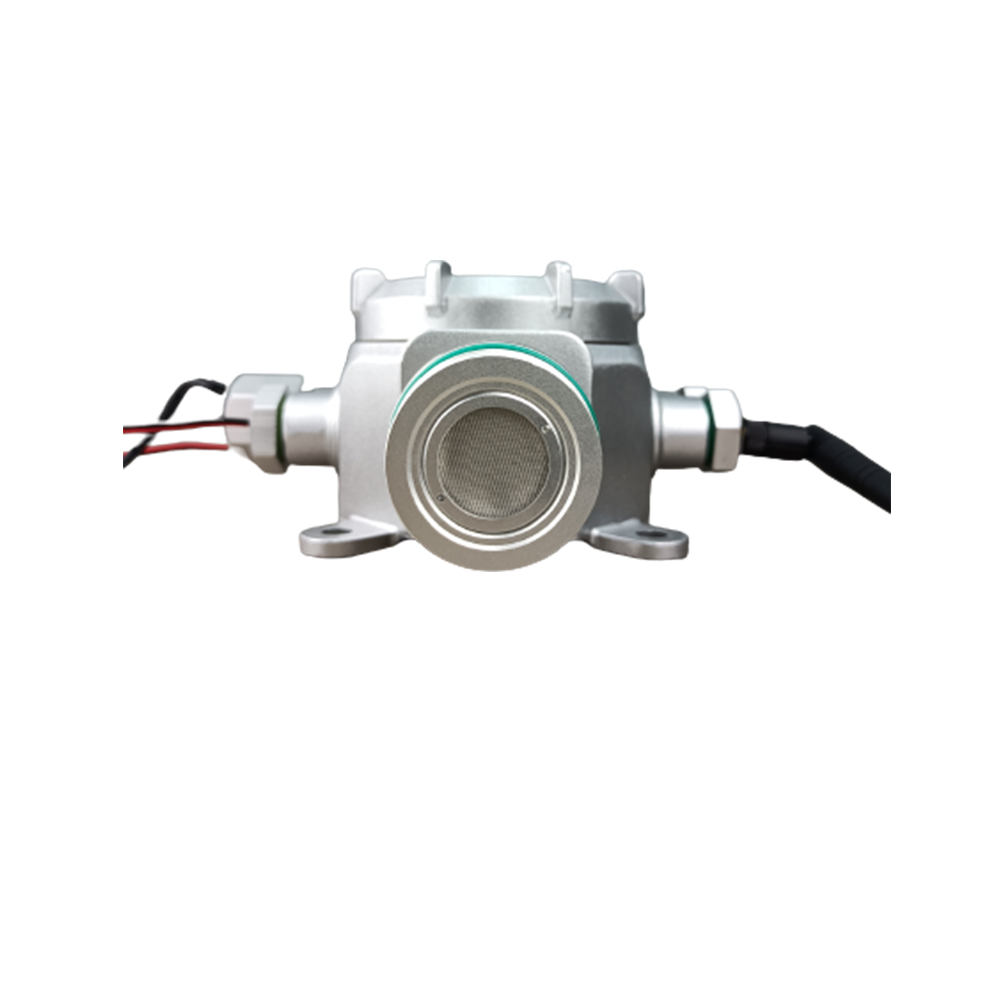

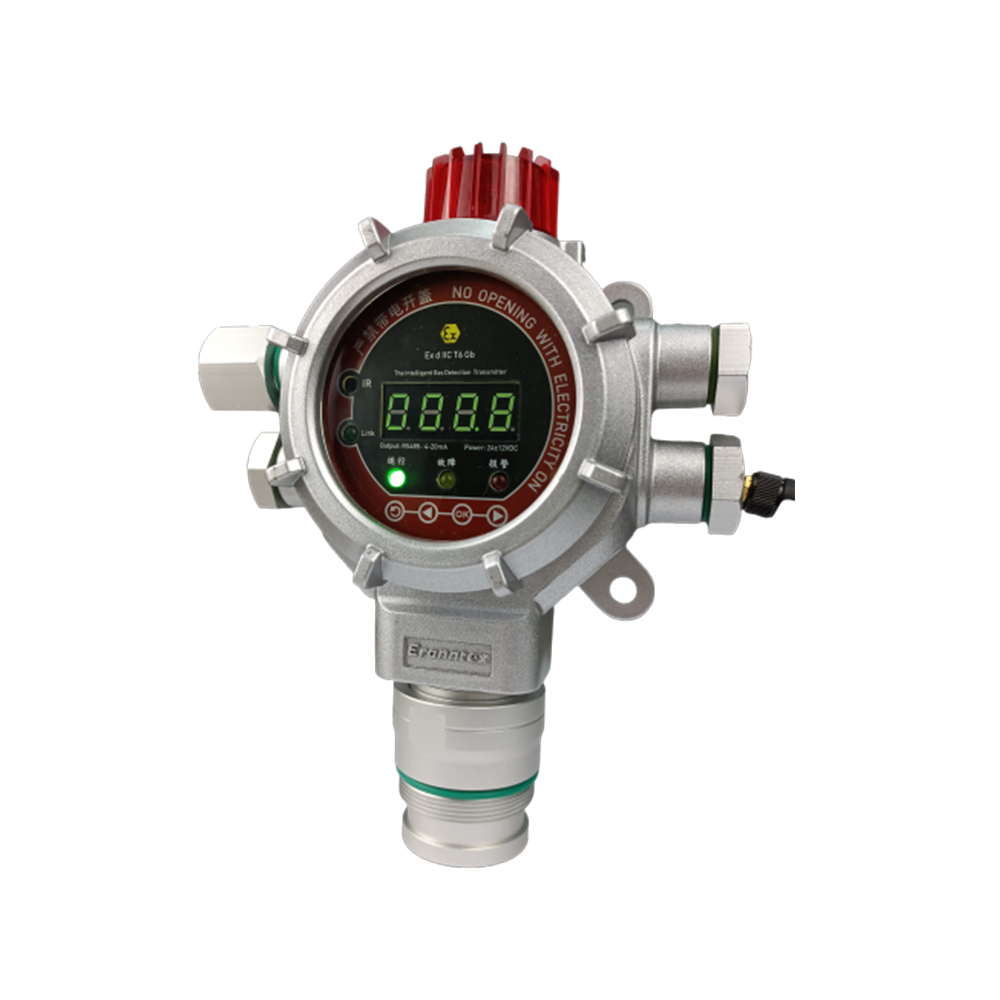

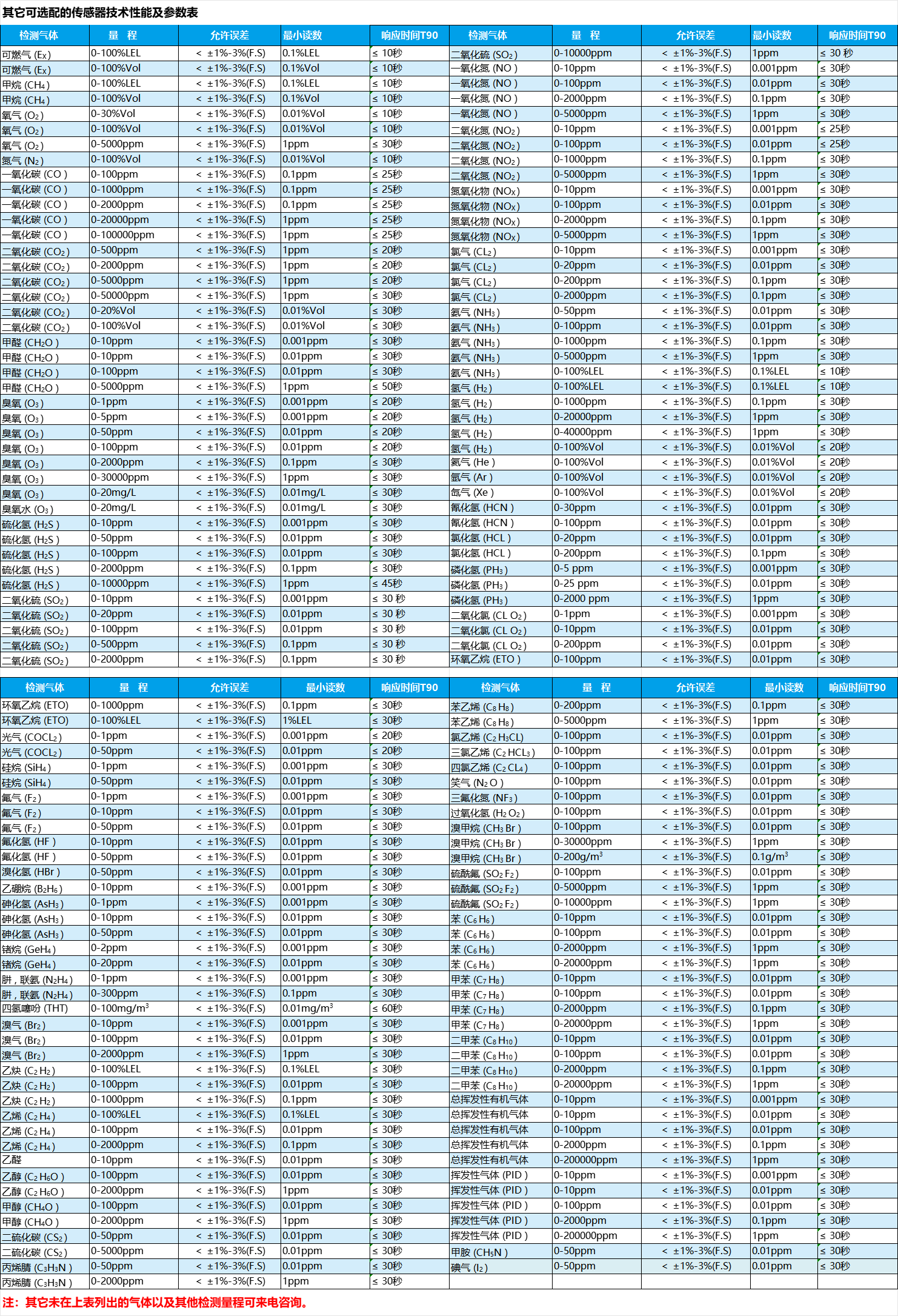

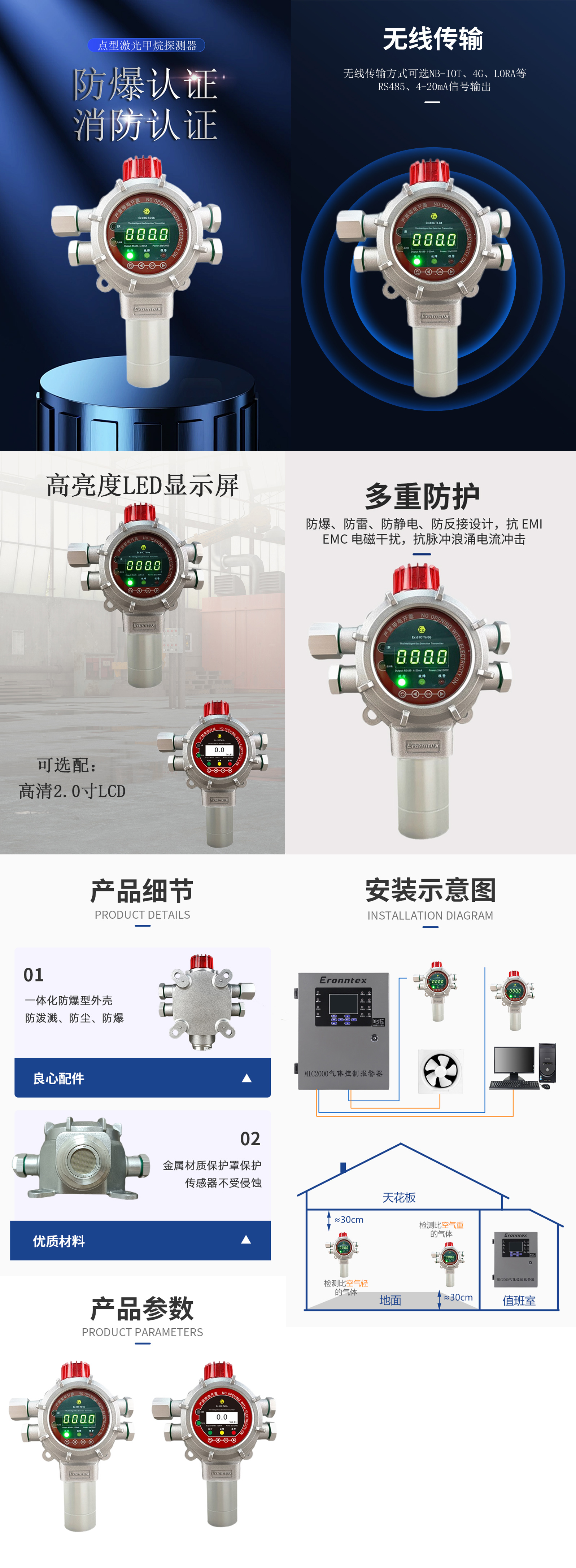

MIC-500S固定式气体检测仪功能特点:

●防高浓度气体冲击的自动保护功能

●防反接设计,任意形式的反接都不会损坏仪器

●两个电缆进线口,方便现场安装

●独立气室结构,响应迅速, 优异的长期稳定性

●浓度显示单位可自由切换

●中文或英文界面可选择

●宽工作温度:-20~+55℃,支持温度补偿

●零点自动跟踪,长期使用不受零点漂移影响

●目标点多级校准,保证测量的线性度和精度

●多种报警模式设置:低报警、高报警、区间报警、加权平均值报警

●误操作识别功能:浓度校准误操作自动识别并阻止,避免人为因素造成不良

●多种通讯方式可供选择, 标准总线RS485(modbus-RTU)和 4~20mA标准信号同时输出;

选配功能:可选频率输出 200-1000Hz 、Hart协议信号、1~5V输出、 无线传输(2~5公里或不限距离);兼容二次仪表、数据采集模块、PLC、DCS系统,可驱动相关设备。可通过有线或无线远程传输、网络传输进行实时监控;

●红外遥控,标配红外遥控器,通过红外遥控器功能键可进行一键式操作,可实现在危险场合免开盖操作,比如:修改报警点、浓度校准、零点校准、消音、恢复出厂等功能。

●丰富的人机界面  1.7寸高清彩屏,显示实时浓度、报警状态。

●高温气体检测(选配)  选配高温高湿预处理系统可检测高温烟气。

●数据恢复功能,如遇误操作可以选择部分或全部恢复

●可设置是否显示最大值、最小值

●多种报警方式,报警时多方位立体指示报警状态,包含:2组继电器开关量输出,、显示屏视觉报警。 报警种类包含:浓度报警、故障报警。

●日志记录,记录校准日志、维修日志、故障记录、故障解决对策,传感器寿命到期提醒,下次浓度校准时间提醒功能。

●本安电路设计,防爆,具有二级防雷、防静电能力。满足国家标准,抗高强度脉冲浪涌电流冲击。具有防反接功能。符合EMI、EMC标准。



技术资料清单

气体在线监测预处理系统配件清单:

在线监测预处理系统 1套(内含对应气体检测仪1台)

 产品说明书 1本

红外遥控器1个

上位机电脑连接软件(电子邮件形式免费发送)1份

RS485 modbus(RTU)通信协议(电子邮件形式发送) 1份


现场安装案例
