气体清洗反吹系统 TH-2000-QX+FC

检测方式:在线式连续工作,泵吸式采样(正压、负压环境)

检测气体:二氧化碳(红外)CO2 二氧化碳(激光TDLAS)CO2 可燃气体Ex 可燃气体(红外)Ex 甲烷CH4 甲烷(红外)CH4 甲烷(激光TDLAS)CH4 乙烷(红外)C2H6 乙烷辨识仪(激光)C2H6 丙烷(红外)C3H8 非甲烷总烃CxHy 一氧化碳CO 一氧化碳(红外)CO 硫化氢H2S 硫化氢(TDLAS可调谐二极管激光)H2S 氧气O2 氧气(氧化锆)O2 氧气(激光TDLAS)O2 氧气(顺磁)O2 氮气N2 氨气NH3 氨气(激光TDLAS)NH3 氯气CL2 氢气H2 氦气He 氩气Ar 氙气Xe 甲醛CH2O 臭氧O3 臭氧(紫外吸收)O3 一氧化氮NO 二氧化氮NO2 氮氧化物NOX 二氧化硫SO2 环氧乙烷ETO 环氧乙烷(红外)C2H4O 磷化氢PH3 氯化氢HCL 氰化氢 光气COCL2 二氧化氯CLO2 硅烷SiH4 溴甲烷(红外)CH3Br 溴甲烷(PID)CH3Br 硫酰氟(红外)SO2F2 氟气F2 氟化氢HF 溴化氢HBr 乙硼烷B2H6 砷化氢AsH3 锗烷GeH4 联胺N2H4 肼N2H4 三甲胺C3H9N 三乙胺C6H15N 苯胺C6H7N 苯酚C6H6O 偏二甲肼C2H8N2 四氧化二氮N2O4 三氯化氮NCL3 硫酸雾H2SO4 叔丁基硫醇TBM 五氟化磷PF5 三氯化硼BCL3 三氯化磷PCL3 三氯氧磷POCL3 三氟化磷PF3 三氟化硼BF3 叠氮酸HN3 甲硫醚C2H6S 硫酸二甲酯C2H6O4S 乙腈CH3CN 乙酸C2H4O2 醋酸C2H4O2 丙烯酸甲酯MA 丙烯酸乙酯EA 二甲基二硫C2H6S2 二甲醚C2H6O 二甲二硫醚C2H6S2 二氯硅烷SiH2Cl2 氯硅烷SiH3Cl 四氢噻吩THT 溴气Br2 乙炔(红外)C2H2 乙炔C2H2 二硫化碳CS2 二硫化碳(红外)CS2 乙醛C2H4O 丙烯腈C3H3N 丁酮MEK 丙酮MDK 丙酮(红外)C3H6O 六氟化硫(红外)SF6 乙烯C2H4 乙烯(红外)C2H4 异丙醇C3H8O 异丙醇(红外)C3H8O 乙醇C2H6O 乙醇(红外)C2H6O 甲醇CH4O 甲醇(红外)CH4O 甲胺CH5N 甲硫醇CH3SH 氯乙烯C2H3CL 氯乙烯(红外)C2H3CL 三氯乙烯C2HCL3 四氯乙烯C2CL4 氯甲烷CH3CL 氯甲烷(红外)CH3CL 二氯乙烷C2H4CL2 二氯乙烷(红外)C2H4CL2 二氯甲烷CH2CL2 二氯甲烷(红外)CH2CL2 三氯甲烷CHCL3 三氯甲烷(红外)CHCL3 笑气(红外)N2O 三氟化氮NF3 三氟化氮(红外)NF3 过氧化氢H2O2 苯乙烯C8H8 苯乙烯(PID)C8H8 二甲二硫醚C2H6S2 四氢呋喃THF 四氢呋喃(PID)THF 二甲基甲酰胺DMF 甲基吡咯烷酮(电解液)NMP 碳酸二乙酯(电解液)DEC TVOC(PID)TVOC TVOC(红外)TVOC TVOC VOC(PID)VOC VOC(红外)VOC VOCVOC 苯(PID)C6H6 苯C6H6 甲苯(PID)C7H8 甲苯(红外)C7H8 甲苯C7H8 二甲苯(PID)C8H10 二甲苯(红外)C8H10 二甲苯C8H10 PID气体PID 恶臭OU 差分紫外气体DOAS 差分紫外恶臭气体OU 柴油(红外)diesel 航空煤油(红外)JET 丁烷(红外)C4H10 异丁烷(红外)C4H10 戊烷(红外)C5H12 环戊烷(红外)C5H10 正己烷(红外)C6H14 丙烯(红外)C3H6 甲乙酮(红外)C4H8O 羰基硫(红外)COS 冷媒、制冷剂(红外)R134a 冷媒、制冷剂(红外)R125 冷媒、制冷剂(红外)R404a 冷媒、制冷剂(红外)R407a 冷媒、制冷剂(红外)R410a 冷媒、制冷剂(红外)R410 冷媒、制冷剂(红外)R507 冷媒、制冷剂(红外)R1234yf 冷媒、制冷剂(红外)R32 冷媒、制冷剂(红外)R22 冷媒、制冷剂(红外)R1234ZE 冷媒、制冷剂(红外)R14 冷媒、制冷剂(红外)R12 七氟丙烷(红外)C3HF7 冷媒、制冷剂(红外)R116 氟利昂CFC 冷媒CFC

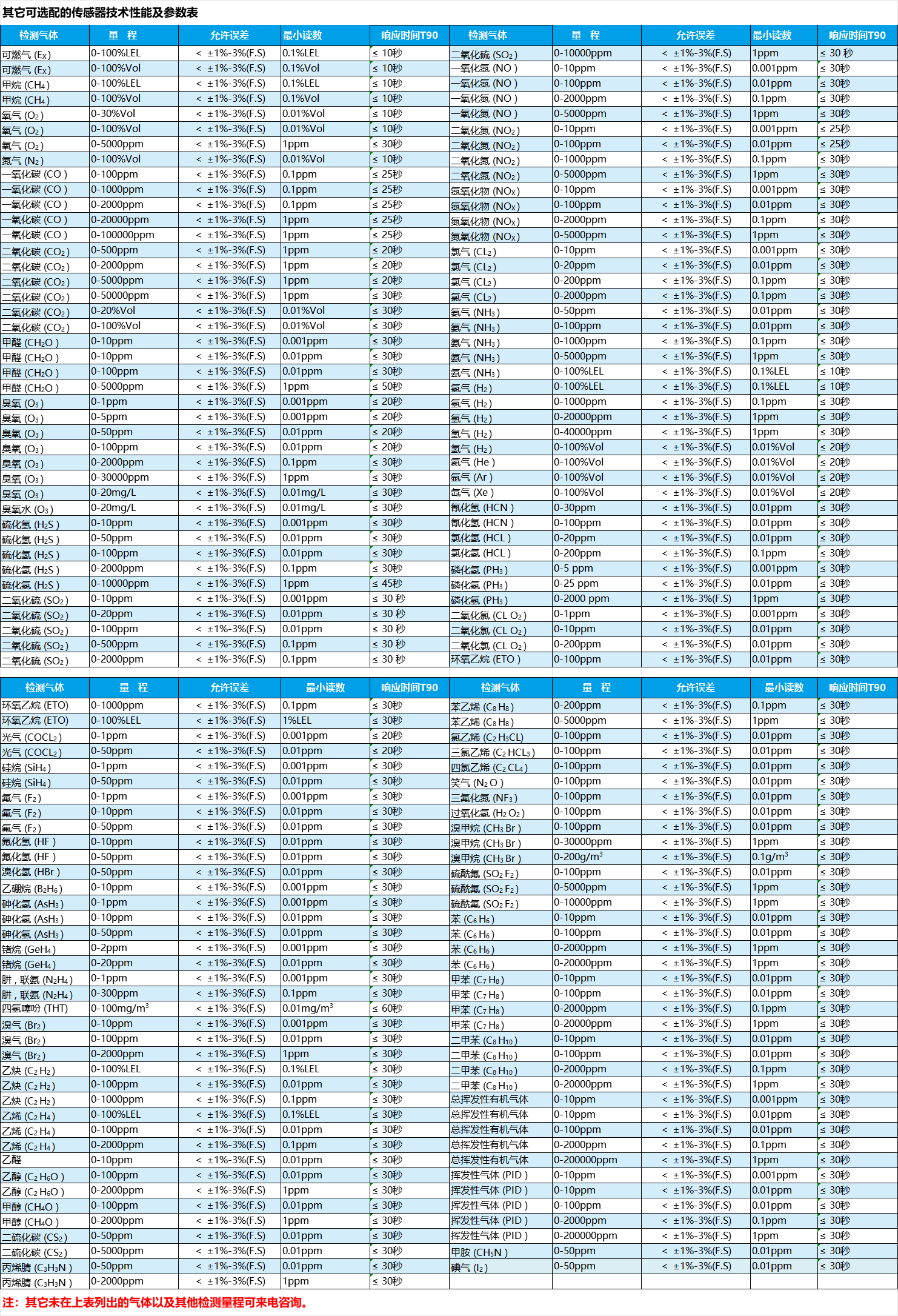

(可选配检测的气体超过500多种,敬请咨询产品客服。)

产品定制:支持按需定制

咨询热线: 139 2522 7269

获取报价 产品说明书下载 返回列表

产品参数常见气体列表产品介绍产品详情

项目 参数
检测气体 SO2、NOX、O2、CH4、CO、CO2、NH3、H2S、VOC等气体种类,也可以检测风速、 风向、雨量、大气压力、管道压力、温湿度等气象参数,根据客户要求选定
产品特点 完全去除腐蚀性气体、易溶于水的气体、焦油、结晶物质、粉尘,可用于高粉尘环境(实用高粉尘取样头)、腐蚀性气体环境、气体会结晶环境。 使用高端红外原理的传感器,都要配这个系统
检测范围 视检测现场的实际需求而定
分辨率 根据情况定制
典型精度
检测方式 在线式连续工作,泵吸式采样(正压、负压环境)
显示屏 7寸触摸彩屏显示
工作电源 220VAC,50HZ
最大功耗
工作环境 - 40℃~+70℃,≤95%RH
数据存储 可选10万条数据或16G大容量SD存储卡、U盘存储
打印功能 无打印功能,可选配无线蓝牙打印机进行打印
信号输出 4~20mA、RS485、多路无源触点,选配:无线传输、网络传输
报警方式
跌倒报警
无线传输 4~20mA、RS485、多路无源触点,选配:无线传输、网络传输
外形尺寸:L*W*H 500*350*850mm(L*W*H)
重量 约40kg
防护级别 户外防水型,可选防爆型
标准附件 根据情况匹配
选配附件 在线监测预处理系统 1套(内含对应气体检测仪1台) 产品说明书 1本 红外遥控器1个 上位机电脑连接软件(电子邮件形式免费发送)1份 RS485 modbus(RTU)通信协议(电子邮件形式发送) 1份



  TH-2000-QX+FC气体清洗反吹系统概述:

  TH-2000-QX+FC气体清洗反吹系统主要应用于气体分析行业,主要检测场合:污染源在线监测、烟气排放、脱硫脱硝、锅炉尾气、污水管道气体检测分析、高温高湿气体检测分析等。

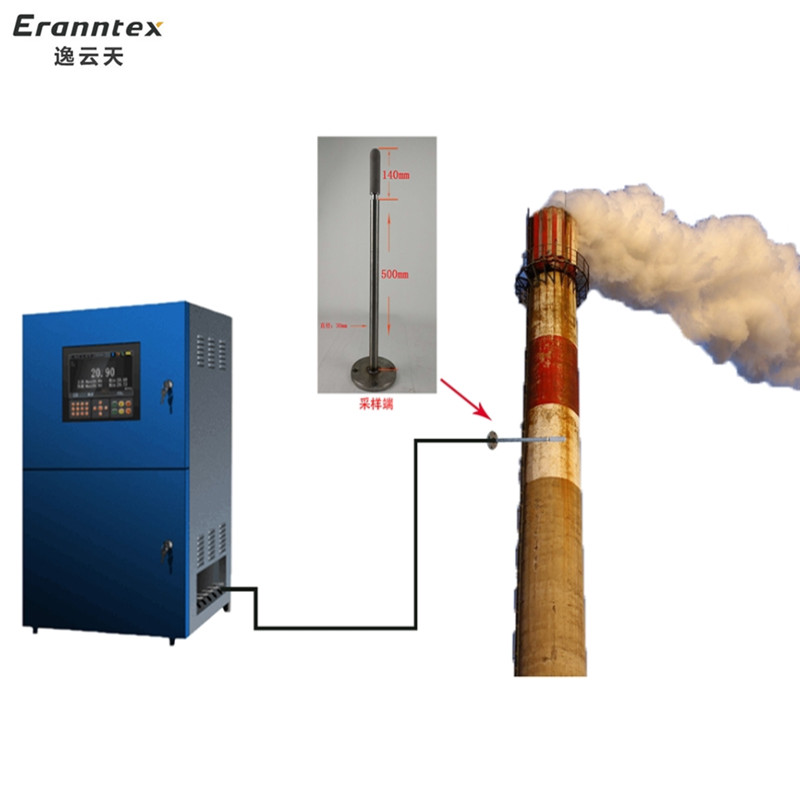

  主要原理是:采样单元采集现场的烟气或被测气体,预处理单元对气体进行降温、除湿、过滤粉尘,并将被测气体的温度和湿度恒定在一定范围,气体检测单元检测分析被输送过来的气体,在显示屏上实时显示被测气体浓度,并将数据信号向外传输到PLC或者电脑等终端,也可以通过无线GPRS或网络传输到各地环保局或云服务器,用户再从服务器读取数据,可以实现全球联网监控分析。整个过程为自动化处理,不需人为干预处理。TH-2000-QX+FC气体清洗反吹系统适用于低粉尘、高温度、高湿度场合的气体检测分析,若被测气体的粉尘含量高,需要选配自动反吹系统,否则需要定期手动维护清洗粉尘过滤器。TH-2000-QX+FC气体清洗反吹系统内置双级电子冷凝除湿系统和0.5米精细粉尘过滤取样头(法兰安装),采样距离40米,自动降温、自动排水、过滤焦油。对于易溶于水的气体检测分析和冬天室外结冰环境,防止采样管路结冰,需选择保温和电伴热恒温控制系统。如果对被测气体的干燥度和洁净度要求很高,请选择LB3000系列,含保温和电伴热恒温控制系统、双级高效压缩机水冷除湿系统,可以将气体的露点稳定控制在4℃或5℃。


  TH-2000-QX+FC气体清洗反吹系统参照法规:

  《火电厂大气污染物排放标准》 GB13223-96

  《中华人民共和国大气污染防治法》 2000年9月1日起实施

  《火电厂烟气连续监测系统典型设备技术规范书》 G-HB97-01

  《火电厂烟气连续排放连续监测技术规程》 HJ/T-2000

  《固定污染源排放中颗粒物测定与气态污染物采样方法》 GB/T16157-1996

  《烟气采样器技术条件》HJ/T47-1999

  《烟气采样器技术条件》HJ/T48-1999

  《固定污染源烟气排放连续监测技术规范》 HJ/T75-2007

  《固定污染源烟气连续监测系统要求及检测方法》 HJ/T76-2007


  TH-2000-QX+FC气体清洗反吹系统产品特性:

  可选防爆型、防水设计(标配不防爆,防护等级IP66,户外型),检测快速,可靠,稳定。

  可将气体分析单元内置于机箱内,也可以外置。

  标准采样距离为30~40米,选配真空泵最远采样距离超过70米。

  标准预处理温度为400℃,LB2000标准型最高可以预处理1300℃的烟气,LB3000可以预处理2000℃的烟气。

  选配:9寸显示屏,可集成显示各类探头参数和控制其他设备。

  选配:网络传输、4-20mA输入、RS485输入、4-20mA输出、RS485通讯。

  选配:无显示窗口或2.5寸显示屏、无线传输、声光报警、数据打印功能、linux操作系统、触摸屏、16G大容量SD存储卡、U盘存储。


  TH-2000-QX+FC气体清洗反吹系统原理介绍:

  将样气按照分析仪能够接受的压力、温度、湿度、流量、(含尘量)、以及干净程度完成其处理功能,主要完成以下几项工作:

  样品取样:用真空取样泵或直流无刷泵将样气从烟道等环境中抽出

  粉尘过滤:被测气体经过精密粉尘过滤器再进入取样管路,如果是高粉尘环境可以选配自动反吹系统

  降温处理:通过取样探头和取样管路降温,最高可以处理400℃以内的气体

  选配功能:双级电子冷凝除湿系统,将气体的露点稳定控制在4℃或5℃

  焦油处理:样气经过焦油过滤器以后除去焦油和残余粉尘

  气水分离:样气经取样管路降温以后出现游离水,气水分离器将气、水、残余粉尘分开,自动排水

  二次过滤:根据现场湿度大小选配,进行二次水汽分离

  伴热功能:此功能为选配,加热、保温,防止水汽凝露和部分气体溶于水,冬天防止采样管路结冰

  检测分析:实时检测并显示浓度,并以4-20mA/RS485等信号方式传输数据,也可以通过无线传输或网络传输到远程服务器或环保局、监测站

  流量调节:控制气体的进气量

  气体切换:进行被测气体、标准气体或空气的切换

  应用场合:石油、化工、医药、环保、烟气分析、空气治理等所有需要检测气体浓度的场合


  TH-2000-QX+FC气体清洗反吹系统技术参数:

  系统构成:采样单元、样气预处理单元、气体分析单元

  检测参数:SO2、NOX、O2、CH4、CO、CO2、NH3、H2S、VOC等气体种类,也可以检测风速、风向、雨量、大气压力、管道压力、温湿度等气象参数,根据客户要求选定

  测量范围:视检测现场的实际需求而定

  检测原理:视检测现场气体成分、浓度及现场工况而定,可选电化学、红外、激光、紫外光谱等原理

  采样温度:- 40℃~400℃(标准)

  采样湿度:0~99%RH,可预处理高湿气体

  主机工作环境:- 40℃~70℃,≤95%RH

  工作方式:在线式连续工作,泵吸式采样(正压、负压、真空环境都可用)

  采样距离:标准30~40米,选配真空泵的采样距离大于70米

  采样流量:可调,2升/分钟(标准),4或10升/分钟,可选

  工作电压:220VAC,50HZ

  输出信号:4~20mA、RS485、多路无源触点,选配:无线传输、网络传输

  外形尺寸:800mm高*500mm宽*300mm厚

  防护级别:IP66 户外防水型,可选防爆型

  显示方式:标准产品为无视窗显示,可选2.5寸或9寸触摸彩屏显示、linux操作系统

  数据存储:可选10万条数据或16G大容量SD存储卡、U盘存储

  打印方式:无打印功能,可选配无线蓝牙打印机进行打印

  报警方式:选配一体式声光报警器或外置型声光报警器


  TH-2000-QX+FC气体清洗反吹系统配件清单:

  在线监测预处理系统 1套(内含对应气体检测仪1台)

  产品说明书 1本

  红外遥控器1个

  上位机电脑连接软件(电子邮件形式免费发送)1份

  RS485 modbus(RTU)通信协议(电子邮件形式发送) 1份
