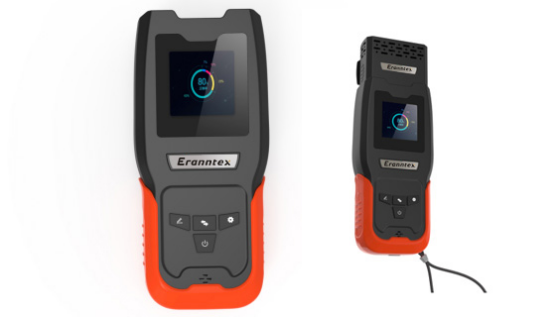

MS104K-TDLAS微型激光气体遥测仪：

　　本产品为一款基于激光吸收光谱技术，实现对天然气浓度进行非接触式测量的设备。常应用于天然气场站、城市燃气巡检等场合。

　　本产品执行标准为：

　　GB3836. 1-2010 《爆炸性环境 第 1 部分：设备 通用要求》

　　GB3836.4-2010 《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》

　　产品特点：

　　小型化设计 采用高集成度的微型结构设计， 体积小，重量轻，可放入口袋。

　　多功能拓展 可选配蓝牙功能、 集成测距功能和集气罩检测功能。使用环境条件

　　大气压力：(70~116) kPa

　　环境温度：(-20~+50)℃

　　相对湿度：≤95 %RH (+25℃)

　　对环境的影响：

　　本产品的运行不会产生有害的干扰。

　　本产品的运行一定程度上不受外部干扰， 甚至是不良干扰的影响。

　　产品重量：

　　单位重量：0.25kg (净重)

　　运输重量：1.0kg (毛重)

　　按键说明：

　　Home 键：长按 2 秒开关机。

　　设置键：在主界面中点击， 进入报警值设置。

　　报警值递增键： 在报警值设置中，点击一次，报警值递增 50ppm.m。

　　报警值递减键： 在报警值设置中，点击一次，报警值递减 50ppm.m。

　　操作说明：

　　1、打开镜头盖

　　将镜头盖翻转 90°打开。注意不可翻转超过90°，否则会造成内部元件损坏。

　　2、激光开启与关闭

　　开始检测时按下开关机键开机， 此时指示激光开启并常亮，检测激光打开，经过 3~4 秒的稳定 时间后，即可开始连续检测。停止检测时，长按开关机按键关机，此时指示激光器关闭，仪器进入 关机状态。

　　3、开始检测

　　检测时，将指示激光指向被测目标，显示屏将显示被测区域内甲烷的积分浓度，单位为 ppm ﹒ m。

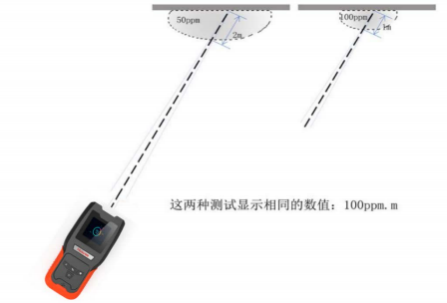

　　注： ppm ﹒ m 是积分浓度的单位，表示甲烷浓度和宽度的乘积。其中 ppm 是气体浓度单位，即 “百万分之一”，表示甲烷的浓度; m 是长度单位“米”，表示被测气团的宽度。

　　例：在距被测目标 5 米处进行检测， 如果甲烷泄漏气团的浓度为 500ppm，宽度为 1 米，则甲 烷泄漏气团的积分浓度为 500ppm × 1m=500ppm ﹒ m，此时仪器显示的值为 500ppm ﹒ m

　　4、报警

　　当检测到甲烷浓度值超过设定的报警值时，仪器将发出声音报警， 同时设备将持续震动。

　　5、设备充电

　　当电池电量过低时需通过设备自带充电器、或输出规格为 4.2V/2A 标准充电器对设备充电。充 电时进入充电界面， 单击任意按键可唤醒屏幕并查看充电状态。

　　检测技巧：

　　1、 一般指南

　　1) 由于甲烷气体的密度比空气小，泄漏后会向上扩散。因此， 检测时将指示激光对准被测目标 上方 10~20 厘米处进行检测为佳。

　　2) 检测时， 请注意观察显示屏上的回光强度指示条。如果回光强度指示条数量很少，则说明仪 器接收到的反射激光的信号很弱，此时应更换角度或位置进行检测。

　　3) 检测时， 应将指示激光照射到待测建筑物、管道、墙壁、地面、土壤、树木等易于反射的物 体上， 以便使仪器接收到更强的反射激光信号。

　　4) 检测时， 掌握瞄准和控制扫描速度，激烈或突然的动作会引起仪表虚假测量或误报警。

　　5) 当被测目标存在激光可能无法照射到的检测死角时， 请变换方位进行检测，或对被测目标的 邻近区域进行近似检测。

　　2、针对不同场合检测

　　1) 对地埋管线进行检测时， 由于泄漏的气体往往不是从泄漏点的正上方溢出， 而是在土壤中慢 慢扩散，从土壤较松或者水泥裂缝等处逸出。因此应对土壤较松和水泥裂缝、窑井口等处进行重点 扫描。

　　2) 对地面管道进行检测时，尽可能利用管道本身或旁边的物体作为反射体， 对阀门、法兰等容 易发生泄漏的地方进行重点扫描。

　　3) 对居民家中进行检测时，在检测距离范围内， 不必进入户内，只需在楼下对准厨房玻璃进行 扫描即可。

　　4)对较小泄漏点进行检测时，应站在背风的地方， 在距被测目标 3 米左右反复检测，并注意 观察显示屏数值的变化。

　　5) 对高反射性背景的目标进行测量时， 有可能产生误报， 请特别注意观察显示面板的回光强度 指示条是否能量过高，此时调整测量角度，避免强反射造成的误报警。

　　6) 本仪器的检测距离为 30 米， 实际检测时， 该距离与现场环境、反射物、反射角度等因素有 关。一般来讲，检测距离越远，仪器接收到的激光信号的强度越弱，检测精度也随之降低。因此， 当在较远距离发现有气体泄漏指示时，应将仪器移动到距被测目标较近的位置进行仔细检测，以得 到更精确的检测结果。

　　3、如何确定泄漏范围

　　在检测时， 为确定泄漏范围，请按以下步骤操作。

　　1)将仪器正对着风吹来的方向开始扫描。

　　2)取浓度最高的地方为分界点。

　　3)改变方位重新扫描泄漏区域。

　　4)如果改变方位后仍有泄漏显示，则说明界定的位置是正确的。

　　5) 如果改变方位后没有泄漏显示，则泄漏气体可能受到风向的影响，请换其它方位扫描。

　　4、影响检测精度的一般因素

　　1)某些物体或材料对激光的反射太强或对激光的吸收太强，容易使仪器显示错误的检测值。如： 玻璃、镜片、反射镜等。

　　2)由于气温很高或风力较大时气体扩散得比较快，因此当泄露量较少时，泄漏的气体无法集中， 此时检测值可能存在较大的偏差。

　　3)本遥测仪对乙烷、丙烷等其它可燃气体无反应; 非透明遮挡物的后面不能测量。
